Description

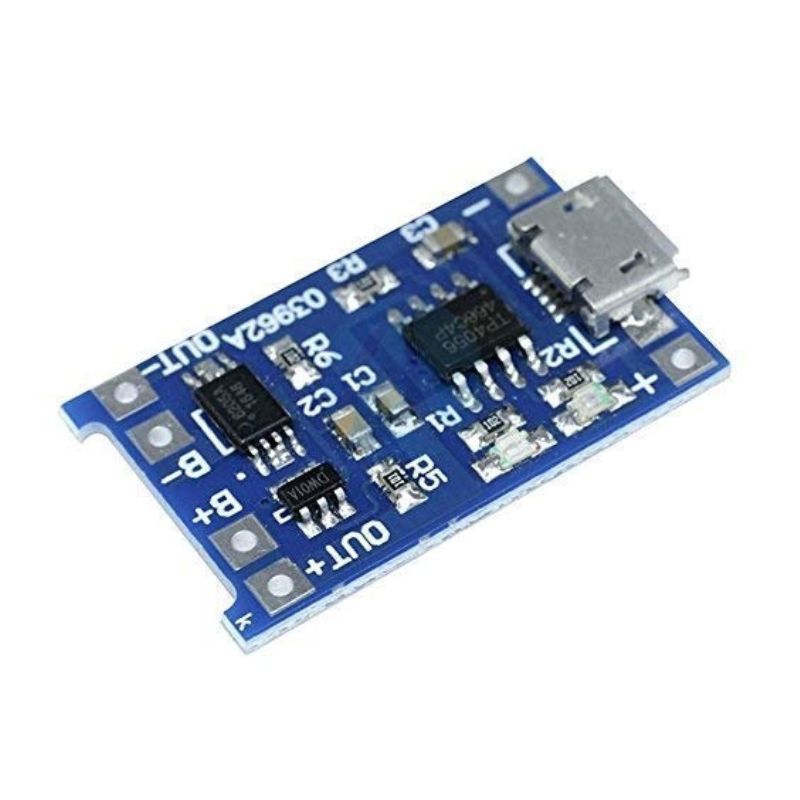

Le module chargeur TP4056 Micro USB 5 V / 1 A est un circuit de charge compact spécialement conçu pour recharger en toute sécurité une batterie Lithium-Ion ou Lithium-Polymère (Li-ion/LiPo) 3,7 V à cellule unique (1S). Basé sur le circuit intégré TP4056, il applique un algorithme de charge à courant constant puis tension constante (CC/CV), garantissant une recharge efficace tout en préservant la durée de vie de la batterie.

Grâce à son connecteur Micro USB, il peut être alimenté par un chargeur de smartphone, un port USB d'ordinateur, une batterie externe (Power Bank) ou toute alimentation USB 5 V. Le courant de charge est généralement réglé à 1 A (selon la résistance installée sur le module), permettant une recharge rapide des batteries compatibles.

Le module intègre des LED d'indication de l'état de charge (charge en cours et charge terminée) ainsi que des bornes de connexion pour la batterie. Certaines versions disposent également d'un circuit de protection contre la surcharge, la décharge excessive, les surintensités et les courts-circuits, offrant une sécurité supplémentaire lors de l'utilisation.

Compact et facile à intégrer, ce module est idéal pour les projets Arduino, ESP32, ESP8266, Raspberry Pi, objets connectés (IoT), systèmes portables, robots et alimentations sur batterie.

Caractéristiques techniques

• Type de produit : Module de charge pour batterie Lithium
• Circuit intégré : TP4056
• Entrée d'alimentation : 5 V DC (Micro USB)
• Connecteur d'entrée : Micro USB Type B
• Tension de batterie compatible : 3,7 V nominal (4,2 V pleine charge)
• Type de batterie : Lithium-Ion (Li-ion) et Lithium-Polymère (LiPo)
• Nombre de cellules : 1S (une cellule)
• Méthode de charge : CC/CV (Courant Constant / Tension Constante)
• Tension de fin de charge : 4,2 V ±1 %
• Courant de charge : 1 A (configurable selon la résistance de programmation)
• Rendement : Jusqu'à 85 %
• Indicateurs LED :
• Protections (selon la version) :
• Température de fonctionnement : -10 °C à +85 °C
• Dimensions : Environ 26 × 17 × 4 mm
• Poids : Environ 3 à 5 g

Avantages du produit

• Recharge sécurisée des batteries Li-ion et LiPo.
• Connecteur Micro USB compatible avec la plupart des chargeurs USB.
• Algorithme de charge CC/CV pour une meilleure durée de vie de la batterie.
• Courant de charge de 1 A pour une recharge rapide.
• LEDs indiquant l'état de la charge.
• Format compact et facile à intégrer.
• Faible coût et grande fiabilité.
• Idéal pour les appareils portables alimentés par batterie.

Applications

• Charge de batteries 18650
• Batteries LiPo 3,7 V
• Projets Arduino
• ESP32 et ESP8266
• Raspberry Pi
• Robotique
• Domotique
• Objets connectés (IoT)
• Équipements portables
• Alimentations sur batterie
• Projets DIY et électroniques

Contenu de l'emballage

• 1 × Module chargeur TP4056 Micro USB 5 V / 1 A
