Description

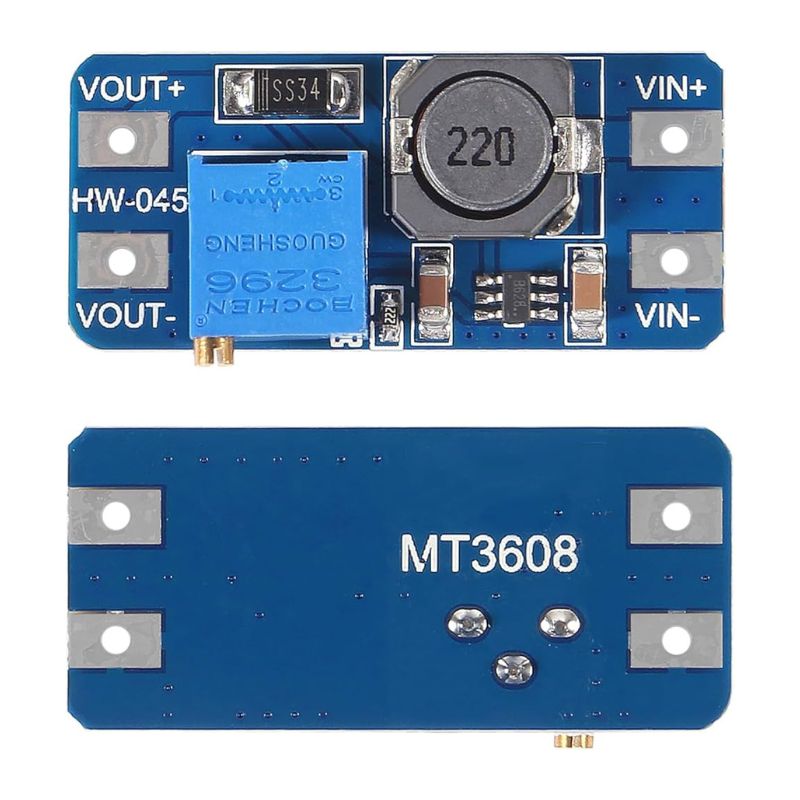

Le module convertisseur élévateur DC-DC MT3608 2 A est un convertisseur Boost (Step-Up) compact permettant d'augmenter une tension continue comprise entre 2 V et 24 V vers une tension de sortie réglable allant jusqu'à 28 V. Basé sur le circuit intégré MT3608, il offre un excellent rendement énergétique pouvant atteindre 97 %, tout en conservant un format miniature idéal pour les projets électroniques embarqués.

Grâce à son potentiomètre de réglage multi-tour, la tension de sortie peut être ajustée avec précision pour obtenir des valeurs courantes telles que 5 V, 9 V, 12 V, 24 V ou 28 V, à condition que la tension de sortie soit toujours supérieure à la tension d'entrée. Ce module est particulièrement adapté à l'alimentation d'Arduino, ESP32, ESP8266, Raspberry Pi, modules GSM, LED, moteurs DC, capteurs et autres équipements électroniques.

Sa fréquence de commutation élevée de 1,2 MHz permet de réduire la taille des composants tout en améliorant les performances et la stabilité. Le MT3608 intègre également des protections contre la surchauffe, la limitation de courant et le verrouillage en cas de basse tension, assurant un fonctionnement fiable et sécurisé.

Caractéristiques techniques

• Type de produit : Convertisseur élévateur de tension (Boost Converter)
• Circuit intégré : MT3608
• Technologie : Convertisseur DC-DC à découpage
• Tension d'entrée : 2 à 24 V DC
• Tension de sortie : 5 à 28 V DC réglable
• Exemples de sorties : 5 V, 9 V, 12 V, 24 V, 28 V
• Courant de sortie maximal : 2 A (selon les conditions d'utilisation)
• Courant recommandé en continu : Jusqu'à 1,2 A sans refroidissement supplémentaire
• Puissance maximale : Jusqu'à 10 W
• Rendement : Jusqu'à 97 % (≈93 % typique)
• Fréquence de commutation : 1,2 MHz
• Réglage de la tension : Potentiomètre multitours
• Ondulation de sortie : Faible
• Protection contre les surchauffes : Oui
• Limitation de courant : Intégrée
• Protection contre la basse tension (UVLO) : Oui
• Consommation à vide : Faible
• Connectique :
• Dimensions : Environ 36 × 17 × 14 mm
• Température de fonctionnement : -40 °C à +85 °C

Compatibilité

• Arduino Uno, Nano, Mega
• ESP32
• ESP8266
• Raspberry Pi
• STM32
• Modules GSM/GPRS
• Capteurs et actionneurs
• Rubans LED
• Écrans LCD
• Projets IoT
• Robotique
• Alimentations portables

Avantages du produit

• Large plage de tension d'entrée (2 à 24 V).
• Tension de sortie réglable jusqu'à 28 V.
• Excellent rendement énergétique.
• Format compact pour une intégration facile.
• Potentiomètre de réglage précis.
• Faible consommation en veille.
• Protections électroniques intégrées.
• Idéal pour les applications alimentées par batterie.
• Convient aux projets électroniques, robotiques et IoT.

Applications

• Alimentation de cartes Arduino et ESP32
• Projets Raspberry Pi
• Alimentation de modules GSM
• Éclairage LED
• Robotique
• Objets connectés (IoT)
• Alimentations portables
• Équipements électroniques embarqués
• Prototypage
• Conversion de tension sur batteries Li-ion, LiPo ou packs d'accumulateurs

Contenu de l'emballage

• 1 × Module convertisseur élévateur DC-DC MT3608 2 A
