Support en L pour moteur NEMA 23 – Angle droit 90°

Description

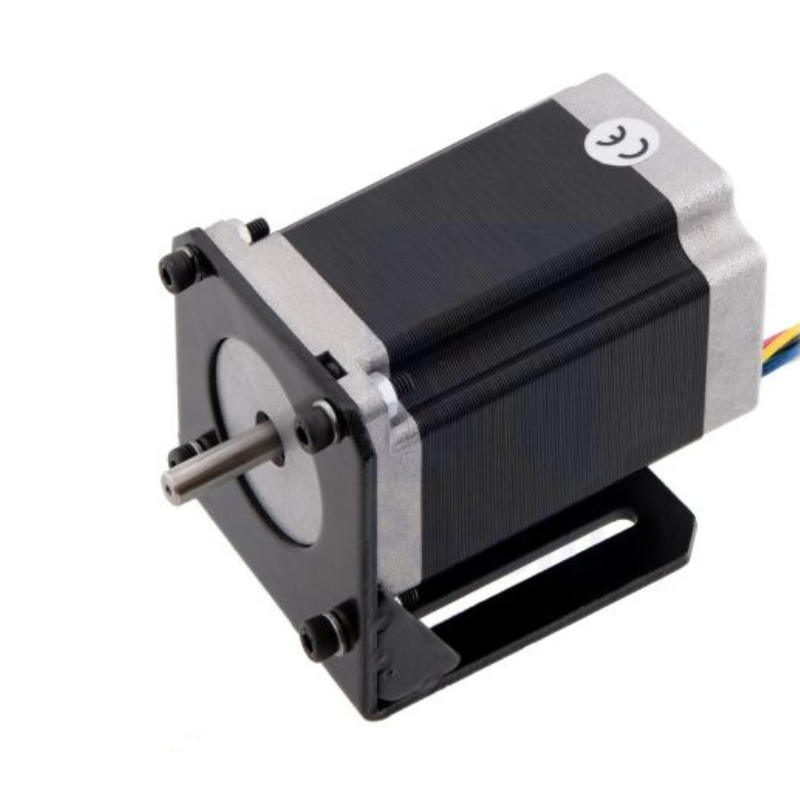

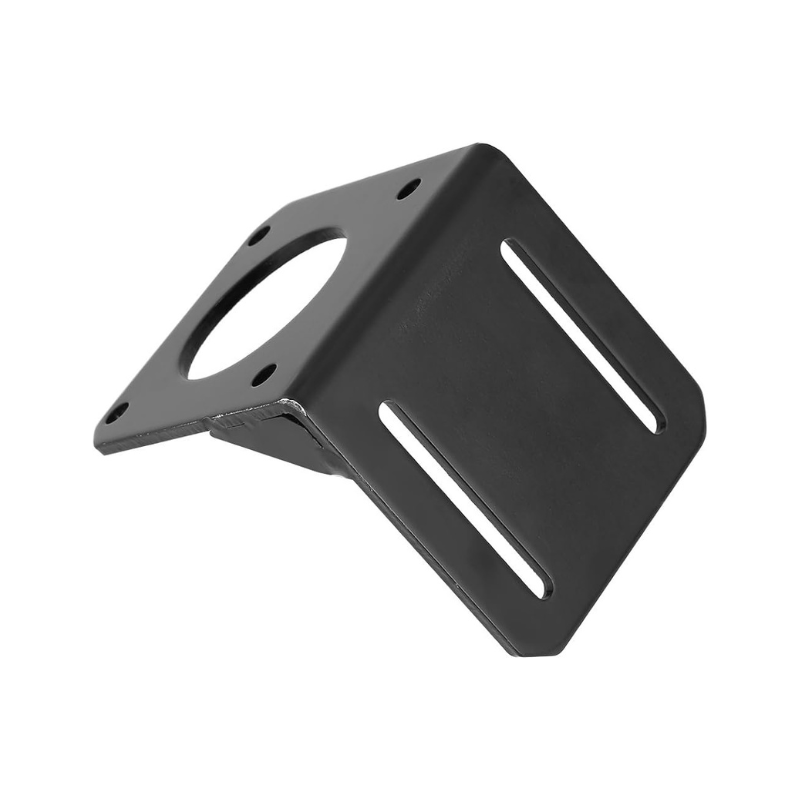

Le support en L pour moteur NEMA 23 est un support de fixation robuste conçu pour monter un moteur pas à pas NEMA 23 (57 × 57 mm) à 90° sur une structure mécanique. Fabriqué en acier haute résistance ou en aluminium selon les versions, il garantit un montage rigide et précis, réduisant les vibrations et assurant un excellent alignement. Il est parfaitement adapté aux machines CNC, imprimantes 3D, graveuses laser, robots et systèmes d'automatisation.

Caractéristiques techniques

• Type de produit : Support de fixation en L
• Compatibilité : Moteurs pas à pas NEMA 23
• Format moteur compatible : 57 × 57 mm
• Angle de montage : 90°
• Type de fixation : Équerre en L
• Matériau : Acier au carbone peint (ou aluminium anodisé selon les versions)
• Épaisseur du support : 3 mm
• Finition : Peinture noire anticorrosion
• Entraxe des trous de fixation moteur : 47,14 × 47,14 mm (standard NEMA 23)
• Diamètre du trou central : Environ 38 mm
• Fixation du moteur : 4 trous pour vis M4 ou M5 (selon la version)
• Fixation sur la structure : Trous oblongs pour un réglage facile
• Renforts : Nervures ou renforts soudés pour une meilleure rigidité
• Montage : Vertical ou horizontal
• Dimensions approximatives : 69 × 65 × 65 mm
• Poids : 160 g
• Couleur : Noir
• Accessoires inclus : Vis, écrous et rondelles (selon le fabricant)

Applications

• Machines CNC
• Imprimantes 3D
• Graveuses laser
• Robots industriels
• Convoyeurs automatisés
• Systèmes de positionnement
• Automatisation industrielle
• Projets DIY et mécatroniques
