UM2 Ultimaker V2 Carte mère de circuit intégré avec kit d'écran OLED pour imprimante 3D

Description

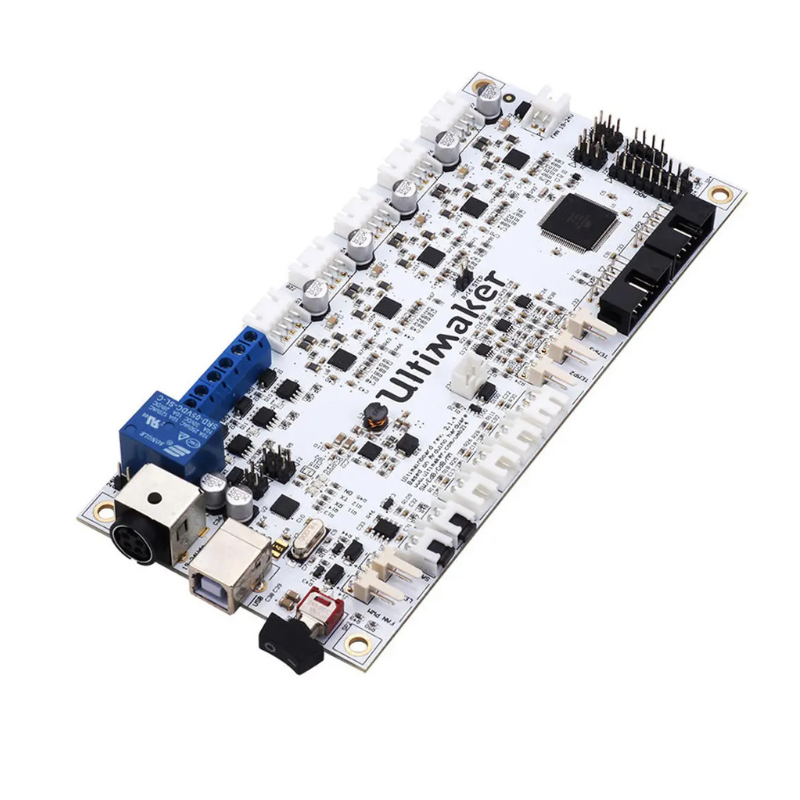

La carte mère UM2 Ultimaker V2 est une carte de contrôle conçue pour les imprimantes 3D de la série Ultimaker 2. Basée sur le microcontrôleur ATmega2560 et intégrant un convertisseur ATmega16U2 USB, elle est livrée avec un kit d'écran OLED, un encodeur rotatif, les nappes de connexion et les accessoires nécessaires à son installation. Elle prend en charge les impressions simple ou double extrusion, les moteurs pas à pas, les capteurs de température PT100, le plateau chauffant et les ventilateurs.

Caractéristiques techniques

Type de produit : Carte mère de contrôle pour imprimante 3D
Modèle : UM2 Ultimaker V2
Version : V2.1.4
Microcontrôleur principal : ATmega2560
Interface USB : ATmega16U2
Architecture : AVR 8 bits
Fréquence d'horloge : 16 MHz
Mémoire Flash : 256 Ko
Mémoire SRAM : 8 Ko
Mémoire EEPROM : 4 Ko
Pilotes moteurs : 5 pilotes A4988 intégrés
Nombre d'axes pris en charge : X, Y, Z, E0, E1
Type d'extrusion : Simple ou double extrusion
Tension d'alimentation : 19 à 24 V DC
Plateau chauffant : Compatible (courant maximal recommandé : 9 A)
Capteurs de température : 3 entrées PT100 avec amplificateur INA826 haute précision
Capteurs de fin de course : 3 entrées (X, Y, Z)
Ventilateurs :
Sortie LED : PWM 24 V réglable
Ports d'extension : Entrées analogiques et E/S disponibles pour le développement
Lecteur de carte SD : Intégré

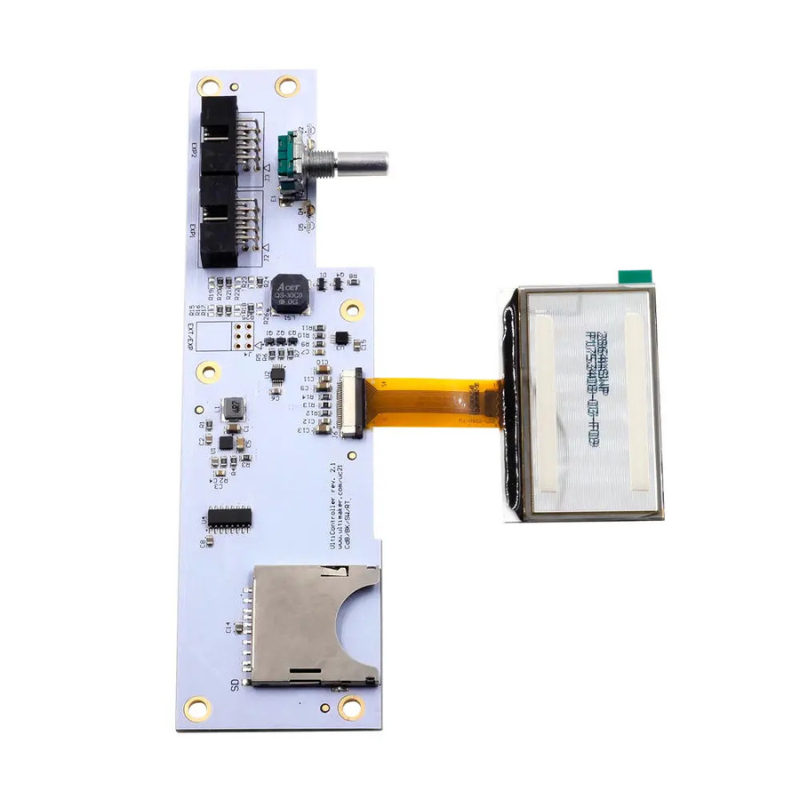

Écran : OLED avec carte d'interface
Commande : Bouton rotatif (encodeur)
Connectivité : USB Type-B
Firmware : Compatible Marlin / Firmware Ultimaker
Compatibilité imprimantes :
Dimensions de la carte : Environ 170 × 110 mm
Poids de la carte seule : Environ 230 g
Poids du kit complet (carte + écran OLED + câbles + encodeur) : Environ 300 g
