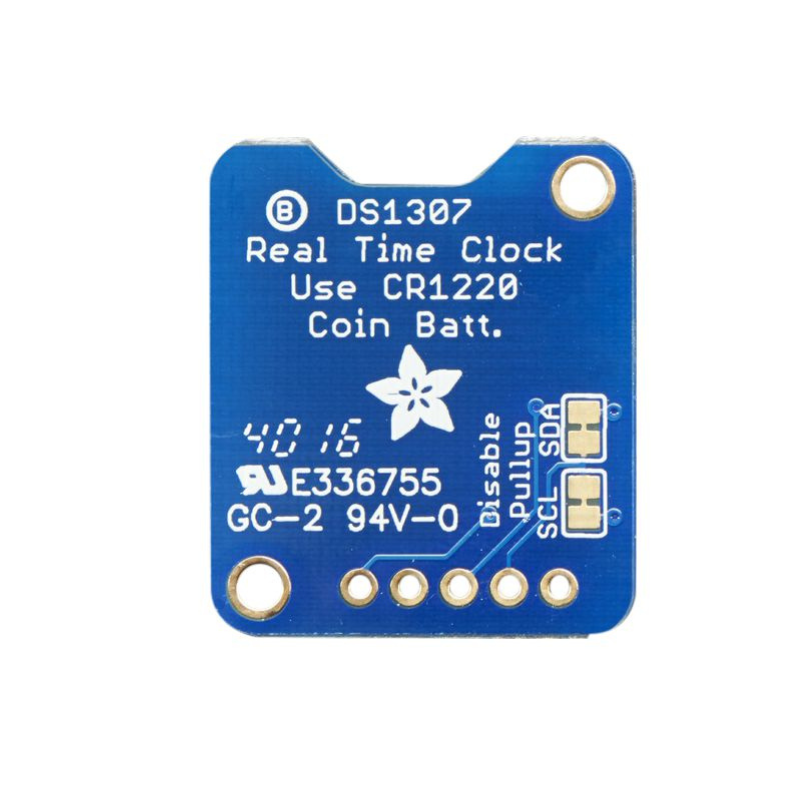

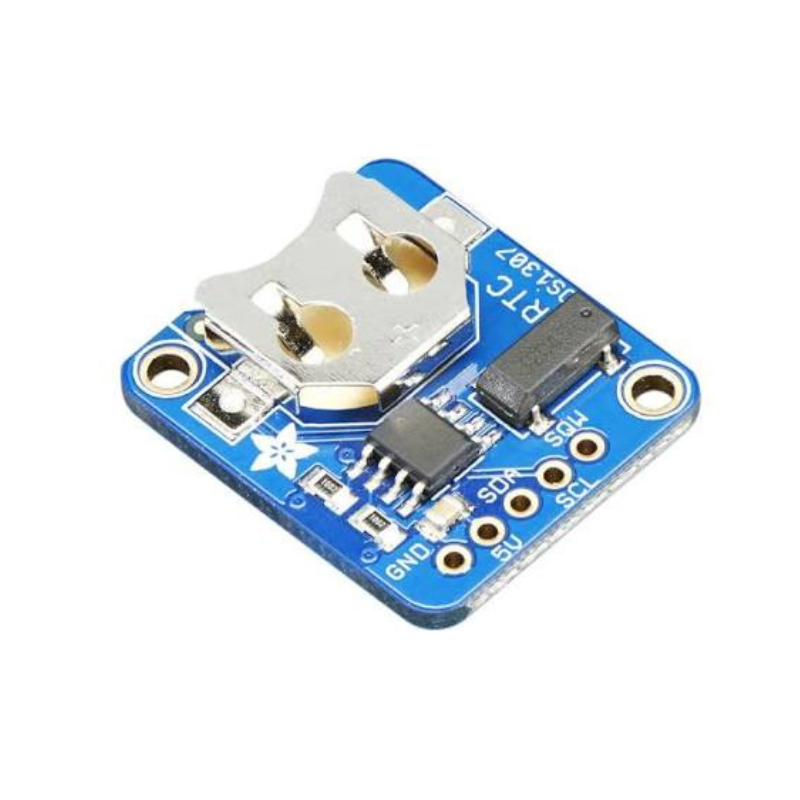

Carte Horloge temps réel RTC Adafruit DS1307

Description

La carte Horloge Temps Réel (RTC) Adafruit DS1307 est un module permettant de conserver avec précision la date et l'heure, même en cas de coupure d'alimentation, grâce à une pile bouton de sauvegarde (CR1220 ou CR2032 selon la version). Basée sur le circuit DS1307, elle communique via le bus I²C, ce qui la rend compatible avec Arduino, ESP32, ESP8266, Raspberry Pi, STM32 et de nombreux autres microcontrôleurs. Elle est idéale pour les systèmes d'enregistrement de données (Data Logger), les horloges numériques, la domotique et les projets IoT.

Caractéristiques techniques

• Type de produit : Module Horloge Temps Réel (RTC)
• Modèle : Adafruit DS1307 RTC Breakout
• Circuit intégré : Maxim Integrated DS1307
• Fonction : Conservation de la date et de l'heure
• Interface de communication : I²C (2 fils)
• Adresse I²C : 0x68
• Tension d'alimentation : 5 V DC
• Consommation en fonctionnement : < 1,5 mA
• Consommation sur pile : < 500 nA
• Précision : ±2 minutes/mois (selon le cristal et les conditions d'utilisation)
• Mémoire RAM sauvegardée : 56 octets
• Oscillateur : Quartz 32,768 kHz intégré
• Batterie de sauvegarde : Pile bouton 3 V (CR1220 ou CR2032 selon la version)
• Maintien de l'heure sans alimentation : Jusqu'à plusieurs années avec une pile neuve
• Calendrier intégré : Jour, date, mois, année (gestion automatique des années bissextiles jusqu'en 2100)
• Sortie onde carrée : 1 Hz, 4,096 kHz, 8,192 kHz ou 32,768 kHz
• Niveaux logiques : 5 V
• Connectique : Broches mâles au pas de 2,54 mm
• Dimensions : Environ 28 × 20 × 7 mm
• Poids : Environ 8 g
• Température de fonctionnement : 0 °C à +70 °C
• Compatibilité :

Applications

• Horloge numérique
• Data Logger
• Système de pointage
• Domotique
• Station météo
• Automatisation
• Systèmes embarqués
• IoT
• Enregistrement d'événements
• Alarmes programmables
