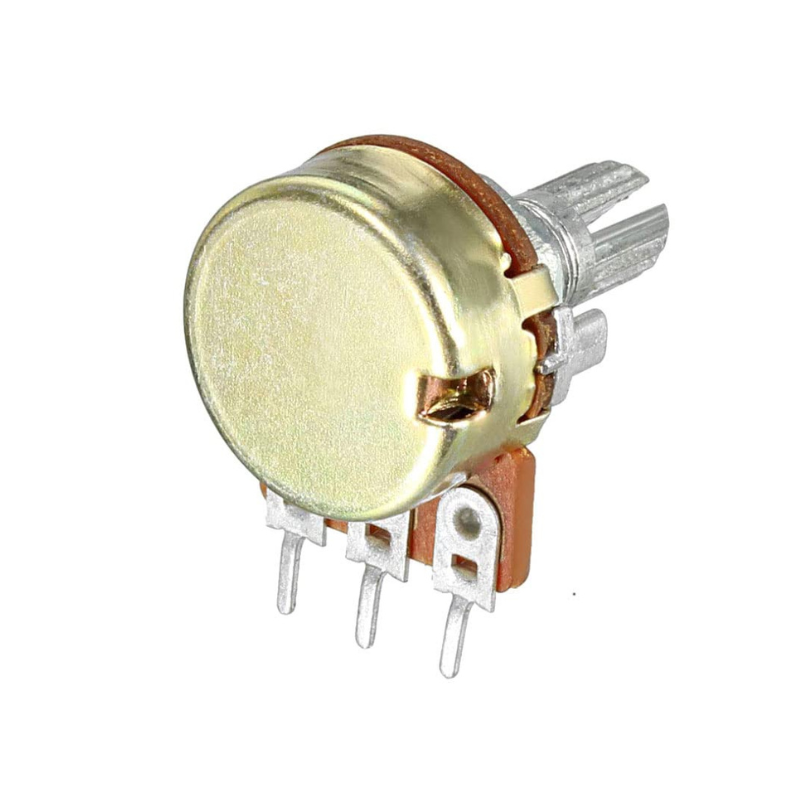

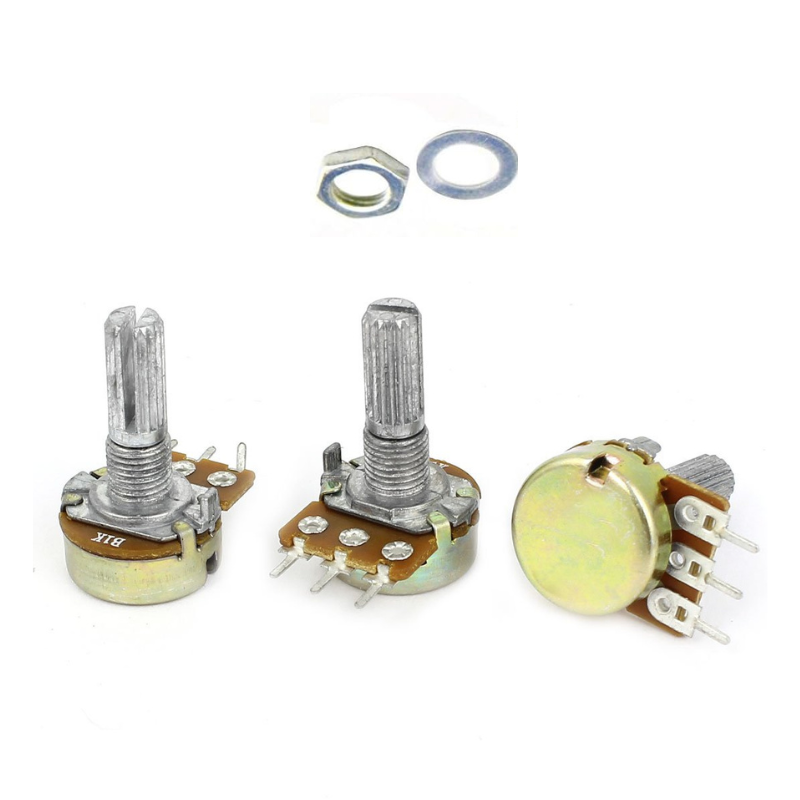

Potentiomètre rotatif 1 kΩ, 5 kΩ, 10 kΩ

Description

Le potentiomètre rotatif est une résistance variable utilisée pour ajuster manuellement une tension, un courant ou un niveau de signal dans un circuit électronique. Disponible en 1 kΩ, 5 kΩ et 10 kΩ, il est largement employé dans les projets Arduino, ESP32, STM32, Raspberry Pi, les amplificateurs audio, alimentations, variateurs de vitesse et instruments de mesure. Doté d'un axe rotatif et de trois bornes de connexion, il offre un réglage précis, une longue durée de vie et une excellente fiabilité.

Caractéristiques techniques

• Type de produit : Potentiomètre rotatif
• Valeurs disponibles :
• Type de résistance : Résistance variable
• Loi de variation : Linéaire (B) (ou logarithmique selon le modèle disponible)
• Puissance nominale : 0,25 W (1/4 W)
• Tolérance : ±20 %
• Nombre de tours : 1 tour (≈ 300° de rotation)
• Angle de rotation électrique : Environ 270°
• Angle de rotation mécanique : Environ 300°
• Nombre de bornes : 3
• Type de montage : Traversant (Through-Hole - THT)
• Diamètre de l'axe : 6 mm
• Longueur de l'axe : Environ 15 mm
• Diamètre du corps : Environ 16 mm
• Matériau de la piste résistive : Carbone
• Résistance d'isolement : ≥ 100 MΩ à 500 V DC
• Rigidité diélectrique : 500 V AC pendant 1 minute
• Température de fonctionnement : -10 °C à +70 °C
• Durée de vie mécanique : Jusqu'à 15 000 cycles de rotation
• Couple de rotation : Faible, pour un réglage fluide
• Compatibilité :

Applications

• Réglage du volume audio
• Réglage de la luminosité LED
• Contrôle de vitesse des moteurs
• Calibration de capteurs
• Diviseur de tension
• Interfaces utilisateur
• Alimentations réglables
• Instruments de mesure
• Projets Arduino et ESP32
• Robotique et domotique
