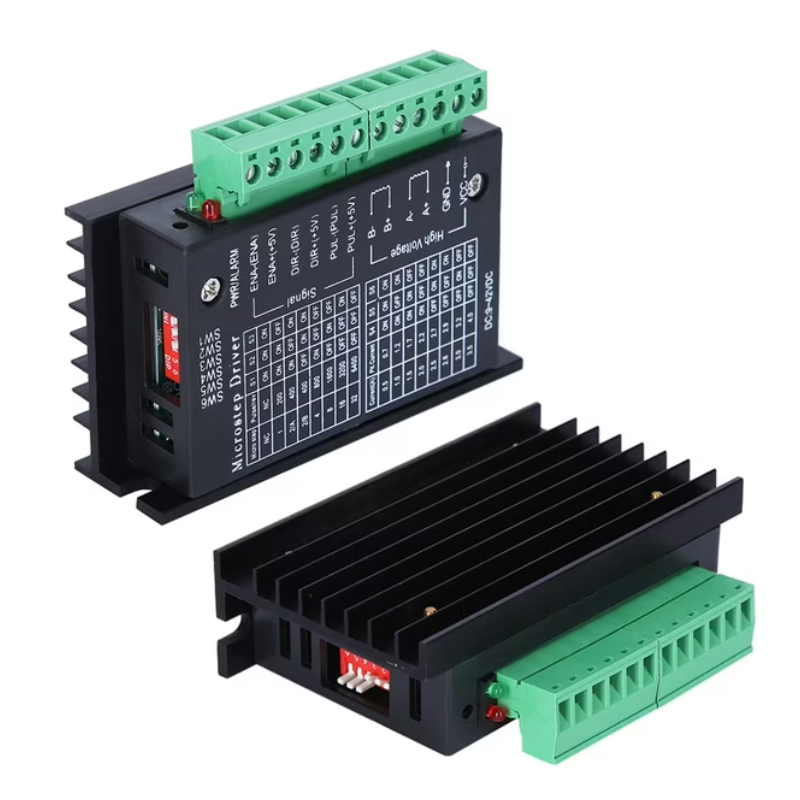

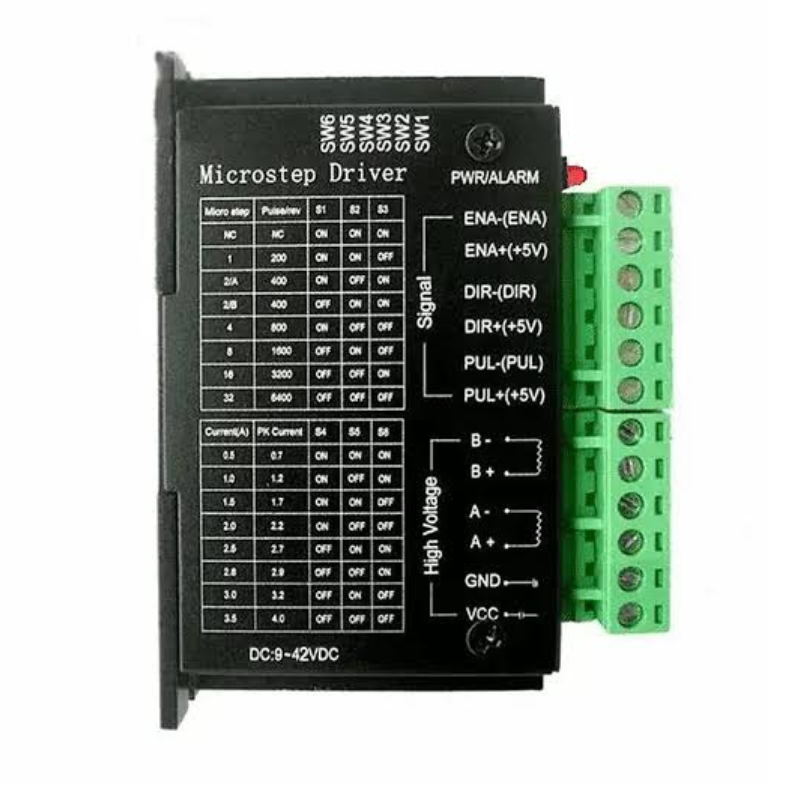

Controleur de moteur pas à pas driver TB6600 4A 9 - 42V DC

Description

Le TB6600 4 A est un contrôleur de moteur pas à pas haute performance conçu pour piloter des moteurs bipolaires 2 phases tels que les NEMA 17, NEMA 23 et certains NEMA 34. Compatible avec Arduino, ESP32, STM32, Raspberry Pi, GRBL et Mach3, il offre un contrôle précis grâce au micro-pas réglable, au courant de sortie ajustable et à des entrées optocouplées assurant une excellente immunité aux parasites. Idéal pour les machines CNC, graveuses laser, imprimantes 3D, robots et systèmes d'automatisation.

Caractéristiques techniques

• Type de produit : Driver pour moteur pas à pas
• Modèle : TB6600
• Circuit intégré : Toshiba TB6600HQ (ou équivalent selon fabricant)
• Type de moteur compatible : Moteurs pas à pas bipolaires 2 phases / 4 fils
• Compatibilité moteurs :
• Tension d'alimentation : 9 à 42 V DC
• Courant de sortie réglable : 0,5 à 4,0 A
• Puissance maximale : Jusqu'à 160 W
• Nombre de niveaux de courant : 8 positions par commutateurs DIP
• Résolutions de micro-pas :
• Fréquence maximale d'impulsions : 20 à 50 kHz
• Entrées de commande :
• Niveau logique des signaux : 3,3 à 24 V
• Isolation des entrées : Optocoupleurs haute vitesse
• Réduction automatique du courant au repos : Oui
• Refroidissement : Dissipateur thermique en aluminium intégré
• Boîtier : Métallique semi-fermé
• Protections intégrées :
• Température de fonctionnement : -10 °C à +45 °C
• Température de stockage : -20 °C à +65 °C
• Dimensions : Environ 96 × 71 × 28 mm
• Poids : Environ 125 g
• Montage : Fixation par vis

Applications

• Machines CNC
• Graveuses laser
• Imprimantes 3D
• Découpeuses CNC
• Robots industriels
• Automatisation industrielle
• Tables XY
• Machines de gravure
• Convoyeurs motorisés
• Projets Arduino et ESP32
