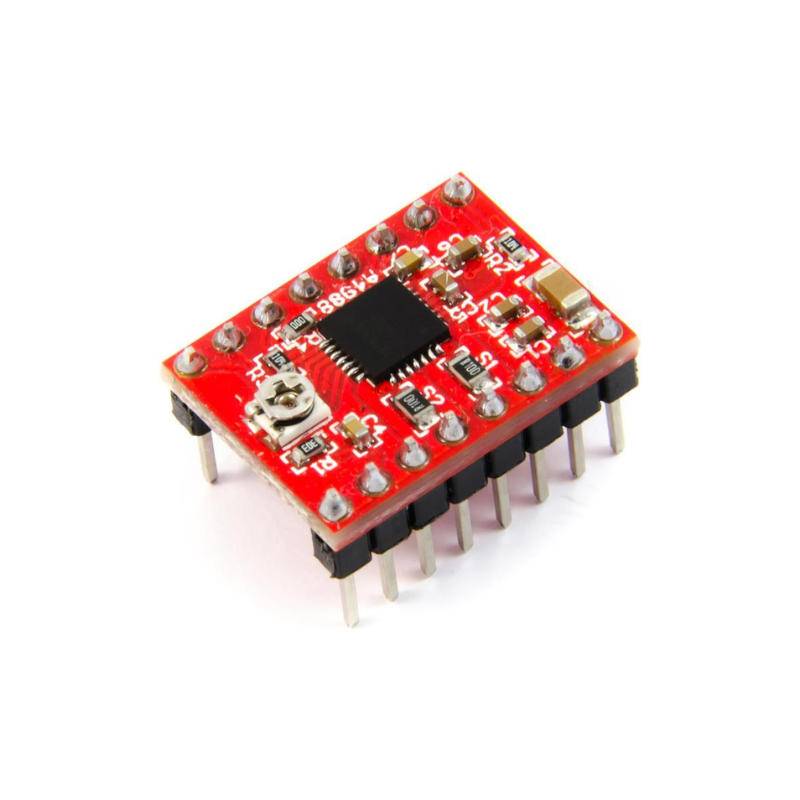

Module de pilote de moteur pas à pas A4988

Description

Le driver A4988 est un module de commande compact conçu pour piloter des moteurs pas à pas bipolaires avec une grande précision. Basé sur le circuit intégré Allegro A4988, il prend en charge le micro-pas jusqu'à 1/16, permettant des mouvements plus fluides, une réduction des vibrations et une meilleure précision de positionnement. Compatible avec Arduino, ESP32, Raspberry Pi, STM32 et les cartes CNC ou imprimantes 3D, il est l'un des pilotes de moteurs pas à pas les plus utilisés dans les projets de robotique et d'automatisation.

Caractéristiques techniques

• Type de produit : Driver pour moteur pas à pas
• Modèle : A4988
• Circuit intégré : Allegro A4988
• Type de moteur compatible : Moteurs pas à pas bipolaires (2 phases)
• Tension d'alimentation logique (VDD) : 3 à 5,5 V
• Tension d'alimentation moteur (VMOT) : 8 à 35 V DC
• Courant continu par phase : Jusqu'à 1 A (sans refroidissement)
• Courant maximal par phase : Jusqu'à 2 A (avec dissipateur thermique et refroidissement)
• Résolutions de micro-pas :
• Réglage du courant : Potentiomètre intégré (VREF)
• Interface de commande : STEP / DIR
• Entrées de contrôle :
• Protections intégrées :
• Compatibilité :
• Dimensions : Environ 20 × 15 mm

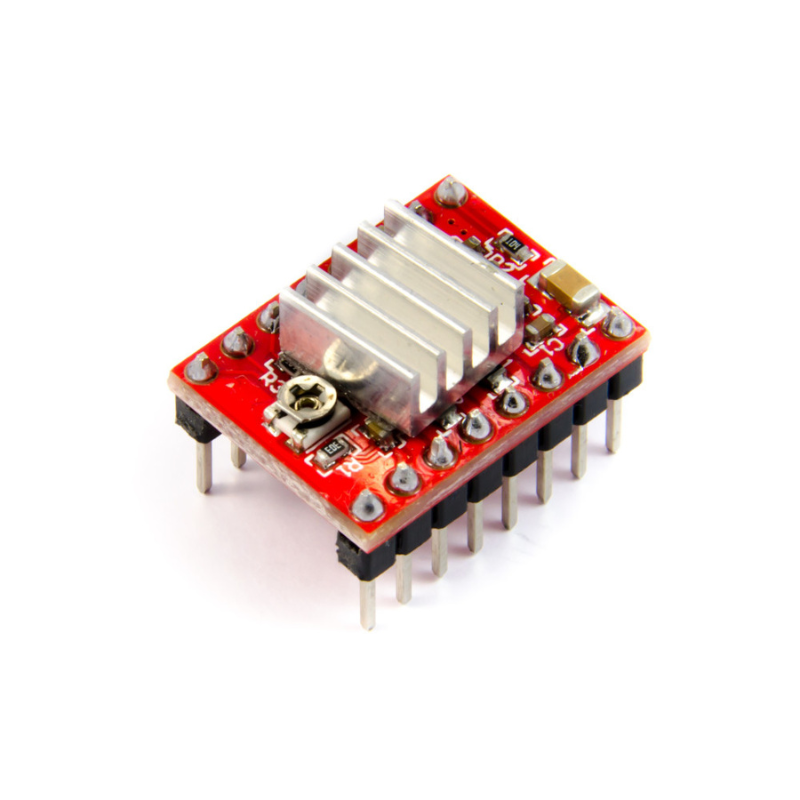

• Poids : 3 g (avec broches et dissipateur thermique)

Applications

• Imprimantes 3D
• Machines CNC
• Graveuses laser
• Robotique
• Bras robotiques
• Traceurs CNC
• Automatisation industrielle
• Projets Arduino et ESP32
• Machines de découpe
• Systèmes de positionnement
