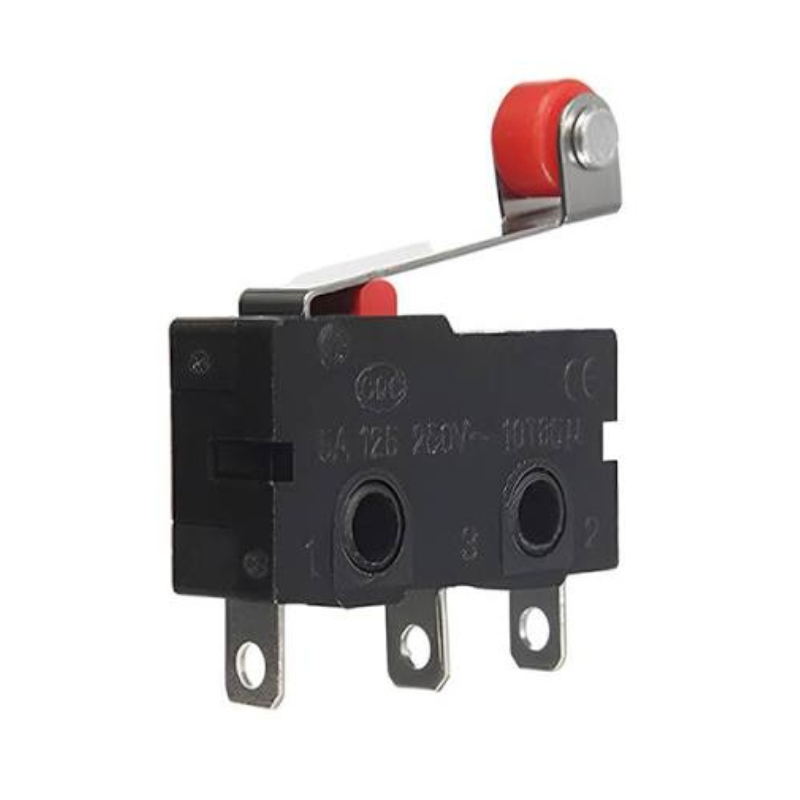

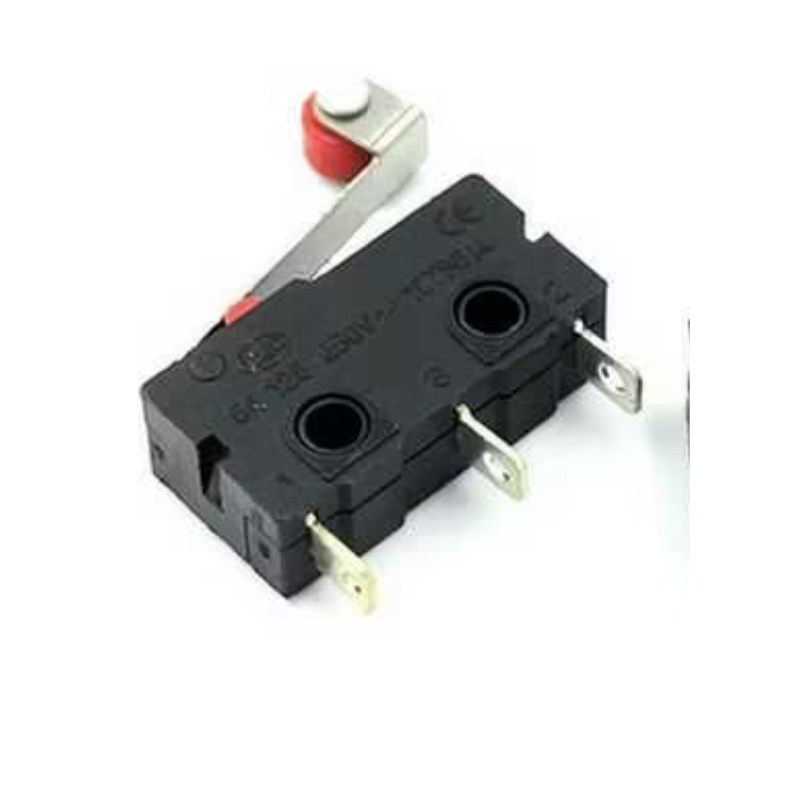

Interrupteur de fin de course (Limit Switch)

Description

L'interrupteur de fin de course est un capteur électromécanique conçu pour détecter la position, la présence ou la fin de déplacement d'un mécanisme. Grâce à son levier à galet ou à son bouton poussoir, il permet de contrôler avec précision les mouvements des machines, imprimantes 3D, robots, CNC, convoyeurs et systèmes d'automatisation. Robuste et fiable, il assure une commutation rapide et une longue durée de vie, ce qui en fait un composant indispensable pour les applications industrielles et les projets électroniques.

Caractéristiques techniques

• Type de produit : Interrupteur de fin de course mécanique
• Fonction : Détection de position ou de fin de déplacement
• Type de contact : SPDT (1NO + 1NC)
• Configuration des contacts :
• Actionnement : Levier à galet (selon modèle) ou bouton poussoir
• Type de commutation : Instantanée
• Tension nominale maximale :
• Courant nominal : Jusqu'à 5 A
• Résistance de contact : ≤ 30 mΩ
• Résistance d'isolement : ≥ 100 MΩ
• Rigidité diélectrique : 1000 V AC pendant 1 minute
• Force d'actionnement : Environ 0,5 à 1,5 N (selon le modèle)
• Course de fonctionnement : Environ 1 à 3 mm
• Durée de vie mécanique : Jusqu'à 10 millions de manœuvres
• Durée de vie électrique : Jusqu'à 100 000 cycles à charge nominale
• Matériau du boîtier : Plastique technique haute résistance
• Matériau des contacts : Alliage argenté
• Température de fonctionnement : -25 °C à +85 °C
• Montage : Par vis
• Dimensions : Environ 20 × 10 × 6 mm (hors levier)
• Poids : 3 g

Applications

• Imprimantes 3D
• Machines CNC
• Robotique
• Automatisation industrielle
• Convoyeurs
• Portes automatiques
• Ascenseurs et monte-charges
• Détection de position
• Systèmes de sécurité
• Projets Arduino, ESP32 et Raspberry Pi
