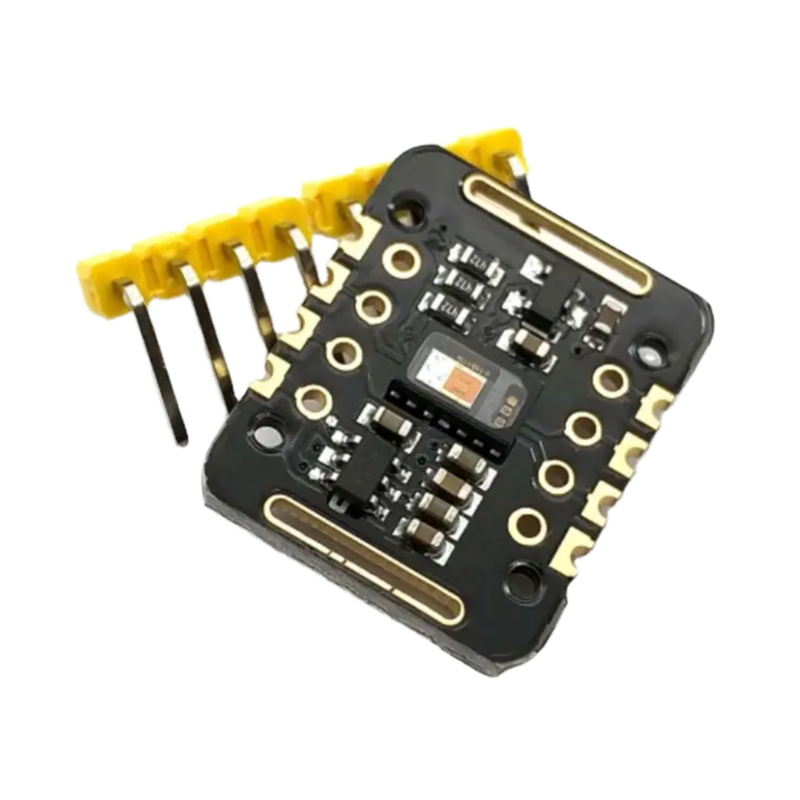

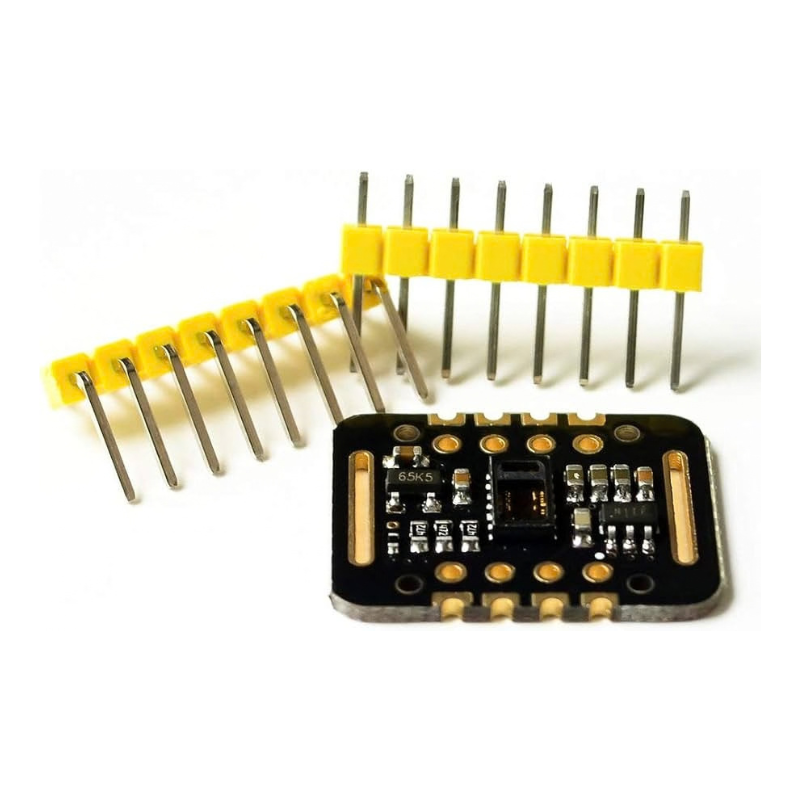

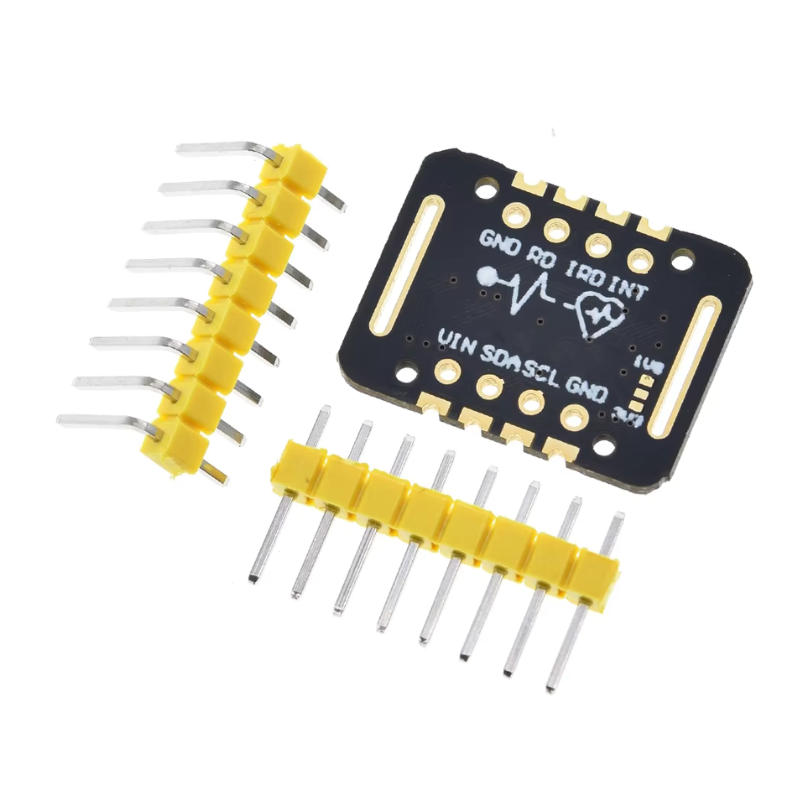

Module MAX30102 – Capteur de fréquence cardiaque et SpO₂

Description

Le MAX30102 est un module optique destiné à la mesure de la fréquence cardiaque et à l’estimation de la saturation en oxygène du sang (SpO₂). Il intègre des LED rouge et infrarouge ainsi qu’un photodétecteur. Sa communication I²C permet une intégration simple avec Arduino, ESP32, ESP8266 et autres microcontrôleurs.

Caractéristiques techniques

• Référence : MAX30102
• Type : Capteur optique biomédical
• Mesures :
• Technologie : photopléthysmographie (PPG)
• LED intégrées : rouge et infrarouge
• Photodétecteur : intégré
• Interface de communication : I²C
• Adresse I²C : généralement 0x57
• Tension d'alimentation du circuit : environ 1,8 V
• Alimentation des LED : jusqu'à environ 3,3 V selon la configuration
• Module breakout : généralement équipé d'un circuit de régulation permettant une utilisation simplifiée avec des cartes de développement
• Modes de fonctionnement : fréquence cardiaque, SpO₂ et modes multi-LED selon la configuration
• Résolution ADC : programmable jusqu'à 18 bits
• Échantillonnage : configurable jusqu'à 3 200 échantillons/s selon le mode
• Courant des LED : programmable
• Faible consommation : adaptée aux appareils portables et systèmes embarqués
• Compatibilité : Arduino, ESP32, ESP8266, Raspberry Pi et autres microcontrôleurs compatibles I²C
• Format : module compact
• Utilisation : doigt ou autre zone adaptée à la mesure optique, selon la conception du dispositif
• Poids : environ 2 à 5 g

Applications

• Mesure expérimentale de fréquence cardiaque
• Projets de mesure SpO₂
• Wearables et objets connectés
• Projets Arduino et ESP32
• Recherche et prototypage biomédical
• IoT
• Bracelets et dispositifs portables expérimentaux
• Projets pédagogiques STEM
• Acquisition de signaux PPG
